Sistemas Operativos y Redes: Tipos de Tarjetas de red

TARJETAS DE RED

El dispositivo mas utilizado en estos momentos para conectar un dispositivo a red son las tarjetas de red o mas conocido como NIC (Network Interface Card), este dispositivo es del tamaño de una tarjeta estándar que puede venir de forma integrada en las placas base o individualmente, se coloca en ranuras de ampliación de las PC o en las computadores portátiles mediante puertos USB.

En la actualidad existen una gran cantidad de variedad de tarjetas de red desde las que se colocan dentro de los PC o las externas, así como las de conexión física o inalámbricas, desde las que se utilizan en las PC normales o en otros dispositivos como Hubs, Routers y Switchs, e incluso impresoras, escáner y demás, todos estos dispositivos necesitan de la tarjeta de red para conectarse con otros dispositivos.

TARJETAS INALÁMBRICAS

En los últimos años las redes de área local inalámbricas (WLAN, Wireless Local Área Network) están ganando mucha popularidad, que se ve acrecentada conforme sus prestaciones aumentan y se descubren nuevas aplicaciones para ellas. Las WLAN permiten a sus usuarios acceder a información y recursos en tiempo real sin necesidad de estar físicamente conectados a un determinado lugar.

Con las WLANs la red, por sí misma, es móvil y elimina la necesidad de usar cables y establece nuevas aplicaciones añadiendo flexibilidad a la red, y lo más importante incrementa la productividad y eficiencia en las empresas donde está instalada. Un usuario dentro de una red WLAN puede transmitir y recibir voz, datos y vídeo dentro de edificios, entre edificios o campus universitarios e inclusive sobre áreas metropolitanas a velocidades de 11 Mbit/s, o superiores.

Las redes inalámbricas tienen su base en las tarjetas de red sin cables es decir tarjetas inalámbricas, estas tarjetas se conectan mediante señales de frecuencia especificas a otro dispositivo que sirva como concentrador de estas conexiones, en general puede ser un Access Point, estas tarjetas tienen la ventaja de poder reconocer sin necesidad de previa configuración a muchas redes siempre y cuando estén en el rango especificado, la tecnología y las redes inalámbricas están en auge pero aun no llegan a superar la velocidad de las redes cableadas y la seguridad, en particular es una buena tecnología si es que no le importa sacrificar un poco de velocidad por mas comodidad en el trabajo.

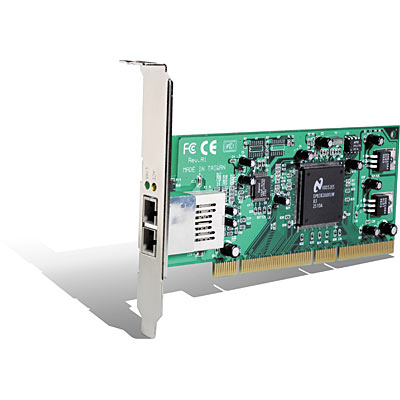

TARJETAS ETHERNET

Es el tipo de tarjeta mas conocido y usado actualmente, la mayoría de las redes en el mundo son del tipo ethernet que usan tarjetas por consiguiente ethernet, la mayoría de tarjetas incluyen un zócalo para un PROM (Memoria programada de solo lectura), esta memoria realiza una inicialización remota del computador en donde se encuentra instalada, es decir, que una tarjeta con la memoria PROM puede ser instalada en computadores que no tienen instalado unidades de disco o de almacenamiento masivo, esta alternativa tiene la ventaja de rebajar costos y aumentar la seguridad de acceso a la red, ya que los usuarios no pueden efectuar copias de los archivos importantes, tampoco infectar con virus o utilizar software no autorizado.

La memoria es programada para recoger la información de arranque del servidor de archivos en vez de hacerlo desde un disco local, la estación de trabajo efectúa la conexión desde la tarjeta a través de la PROM al servidor de archivos. Las fábricas suministran las tarjetas de red  y la PROM (memoria programable de solo lectura) en forma separada, información que se debe tener en cuenta al hacer el pedido.

TARJETAS PARA RED ARCNET

Es una arquitectura de red de área local que utiliza una técnica de acceso de paso de testigo como el Token Ring. Tiene una topología física en forma de estrella, utilizando cable coaxial y hubs pasivos o activos. Fue desarrollada por Datapoint Corporation en el año 1977.

Transmite 2 megabits por segundo y soporta longitudes de hasta 600 metros. Actualmente se encuentran en desuso en favor de las Ethernet.

Arquitectura de red de área local desarrollado por Datapoint Corporation que utiliza una técnica de acceso de paso de testigo como el Token Ring. La topología física es en forma de estrella mientras que la topología lógica es en forma de anillo, utilizando cable coaxial y hubs pasivos (hasta 4 conexiones) o activos.

TARJETAS TOKEN RING

Token ring es una red en que los ordenadores están conectados como si formasen un círculo (Topología de red en anillo y una topología física de red en estrella). Un token o paquete especial de red, viaja a través del anillo y permite que los ordenadores se intercambien información.
Las redes Token Ring son redes de tipo deterministas, al contrario de las redes Ethernet. En ellas, el acceso al medio está controlado, por lo que solamente puede transmitir datos una máquina por vez, implementándose este control por medio de un token o paquetes de datos, que define qué máquina puede transmitir en cada instante. Token Ring e IEEE 802.5 son los principales ejemplos de redes de transmisión de tokens.

Las redes Token Ring utilizan varios mecanismos para detectar y compensar las fallas en la red. Uno de los mecanismos consiste en seleccionar una estación de la red Token Ring como el monitor activo. Esta estación actúa como una fuente centralizada de información de tiempo para las estaciones de otro anillo y realiza una serie de funciones de mantenimiento del anillo. La estación de monitoreo activo potencialmente puede ser cualquier estación de la red. Una de las funciones de esta estación es la de eliminar la circulación continua de los marcos del anillo.

Cuando un dispositivo falla el envío, su estructura puede continuar la vuelta al anillo y evitar que otras estaciones de transmisión de sus propios marcos, lo que puede bloquear la red. El monitor activo puede detectar estas tramas, eliminarlas del anillo, y generar un nuevo token.

El cable que se utiliza habitualmente para la transferencia de datos es el par trenzado, con o sin blindaje, no obstante también se puede utilizar el cable coaxial o la fibra óptica.

Si el cable se llega a romper en algún lugar el anillo desaparece, esto se resuelve utilizando centro de cableado en estrella, que pueden detectar y corregir automáticamente fallos en el cableado. Si llegara a romperse al anillo, se puede continuar operando si se puntea el segmento dañado. Con estos se mejora la fiabilidad y el mantenimiento de la red.

TARJETAS DE FIBRA ÓPTICA

Estas tarjetas están teniendo una gran aceptación en la actualidad, por la velocidad en la transmisión de los datos así como en la confiabilidad y seguridad, las tarjetas de fibra óptica difieren en las demás en que las señales se dan mediante impulsos de luz que hacen posible la transmisión de los datos a una mayor distancia, las tarjetas de fibra son mas fáciles de configurar que las normales ya que solo se colocan y ya están en funcionamiento su uso esta destinado a grandes estaciones así como a concentradores de redes Backbone, los conectores de las tarjetas son especiales en donde se ingresa el cable de fibra óptica monomodo o multimodo de una o dos vías según el diseño de la red, la de una vía usa solo una conexión para la transmisión y recepción de los datos, por ende solo hay un conector en la tarjeta, la de dos vías tiene dos conectores en la tarjeta uno para la transmito y otro para recepción de datos.

Es una tarjeta para expansión de capacidades que tiene la función de enviar y recibir datos por medio del uso de fibra óptica en las redes de área local ("LAN  "Local Área Network" - computadoras cercanas interconectadas entre sí), esto es entre redes de computadoras. La tarjeta de red se inserta dentro de las ranuras de expansión ó "Slots" integradas en la tarjeta principal ("Motherboard") y se atornilla al gabinete para evitar movimientos y por ende fallas. Todas las tarjetas de red ópticas integran uno ó varios puertos para conectar los conectores de los cables de fibra óptica.

Las tarjetas de red ópticas compiten actualmente en el mercado contra tarjetas de red RJ-45, adaptadores USB-RJ45, tarjetas de red Wi-Fi y adaptadores USB-Wifi.

ESTUDIANTE: MAYERLY MORAN ALAY

CURSO: 3ERO BT "B"

AREA: SISTEMAS OPERATIVOS Y REDES

DOCENTE: LCDA. IVONNE PINEDA
